Verrouillage de porte d'issue de secours 352M.80
Contact de signalisation intégré dans le demi-tour (RR), Bobine pour alimentation permanente du type eE équipée d'une diode (05), Contact d'acquittement d'induit, Rupture de courant
Version avec têtière, contrepartie et entretoises
Principalement approprié pour l’application sur des huisseries en bois/portes en bois
Points clés
- Verrouillage et déverrouillage très silencieux, aucun bruit en cas de libération permanente.
- Le verrouillage de porte de de secours 351M est spécialement conçu en tant que verrouillage complémentaire pour le verrouillage de portes situées sur le tracé d'issues de secours.
- Appropriée comme élément de verrouillage complémentaire pour le montage sur des portes coupe-feu
- Exemples pour d’autres possibilités d’application : portes battantes, portes tambour, portes de sas, portes spéciales
- Position de montage universelle, horizontale et verticale sur le dormant ou sur le vantail
- Résistance 5000 N
- Déverrouillage sûr sous précontrainte jusqu'à 5000 N.
- Multi-tension 12 V DC à 24V DC, tension continue régulée
- Contact de signalisation et contact à ancrage intégrés.
- Compatibilité de montage avec les modèles 351U et 351M.
Inclut

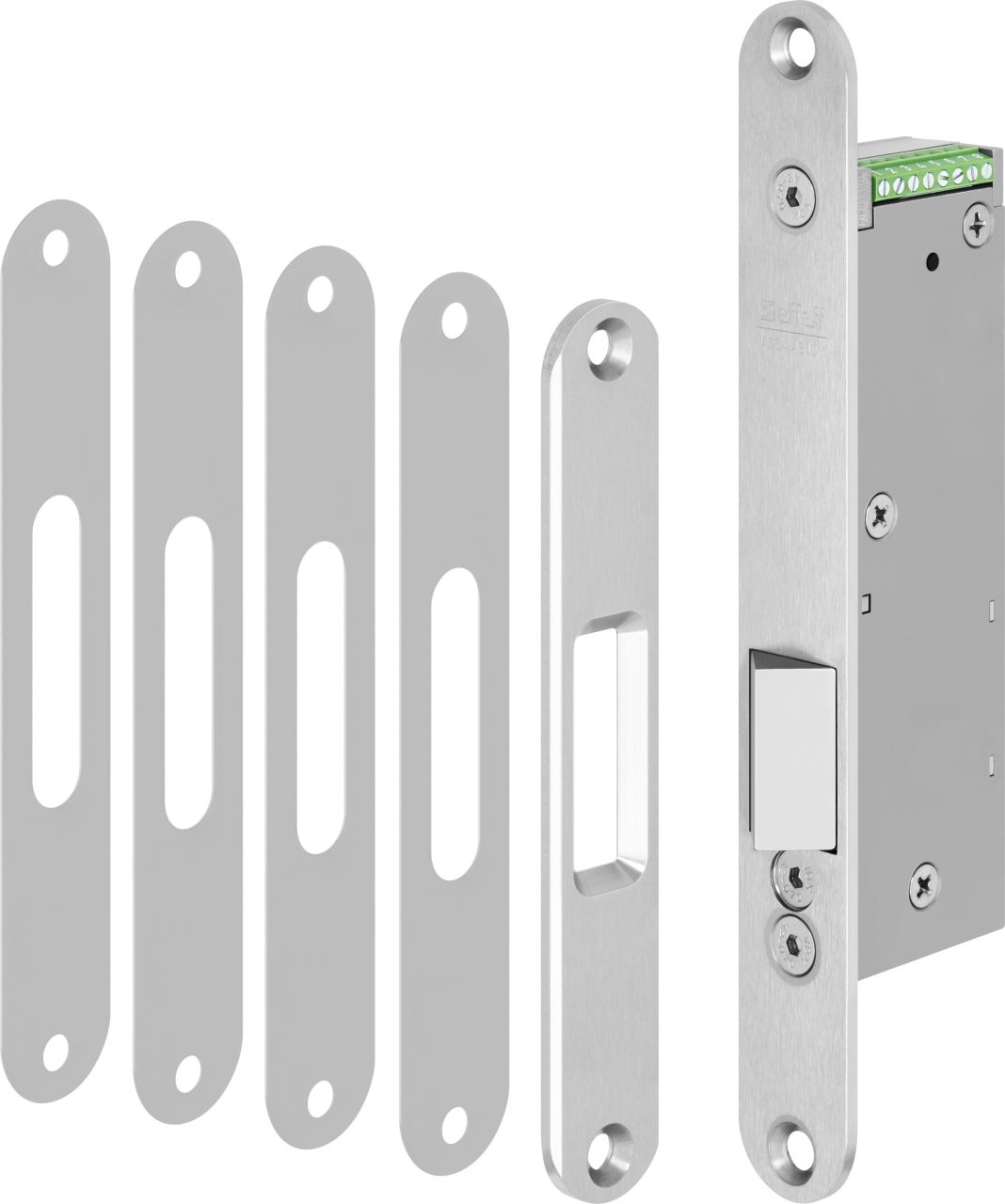

- Livraison avec têtière gâche arrondie, contrepartie arrondie et 4 entretoises arrondies
Informations complémentaires
- Appropriée pour portes coupe-feu selon la norme britannique BS476.
Informations techniques
| Direction | Universel |
| 12-24 V DC | |
| Contact de signalisation intégré dans le demi-tour (RR) | oui |
| Bobine pour alimentation permanente du type eE équipée d'une diode (05) | oui |
| Rupture de courant | oui |
| Contact d'acquittement d'induit | oui |
| Tension de service | 12-24 V CC ± 15% |
| Consommation de courant de démarrage max. avec motorisation (env. 2 s) 12 VDC | 600 mA |
| Consommation de courant de démarrage max. avec motorisation (env. 2 s) 24 VDC | 290 mA |
| Consommation de courant en fonctionnement continu (verrouillé) 12 VDC | 360 mA |
| Consommation de courant en fonctionnement continu (verrouillé) 24 VDC | 190 mA |
| Agréments | EltVTR|EN 13637 |
| Max. précontrainte demi-tour | 5000 N |
| Résistance à l'effraction | 5000 N |
| Plage de température | -15 °C à +50 °C |
| Positionnement d'installation | verticale et horizontale |

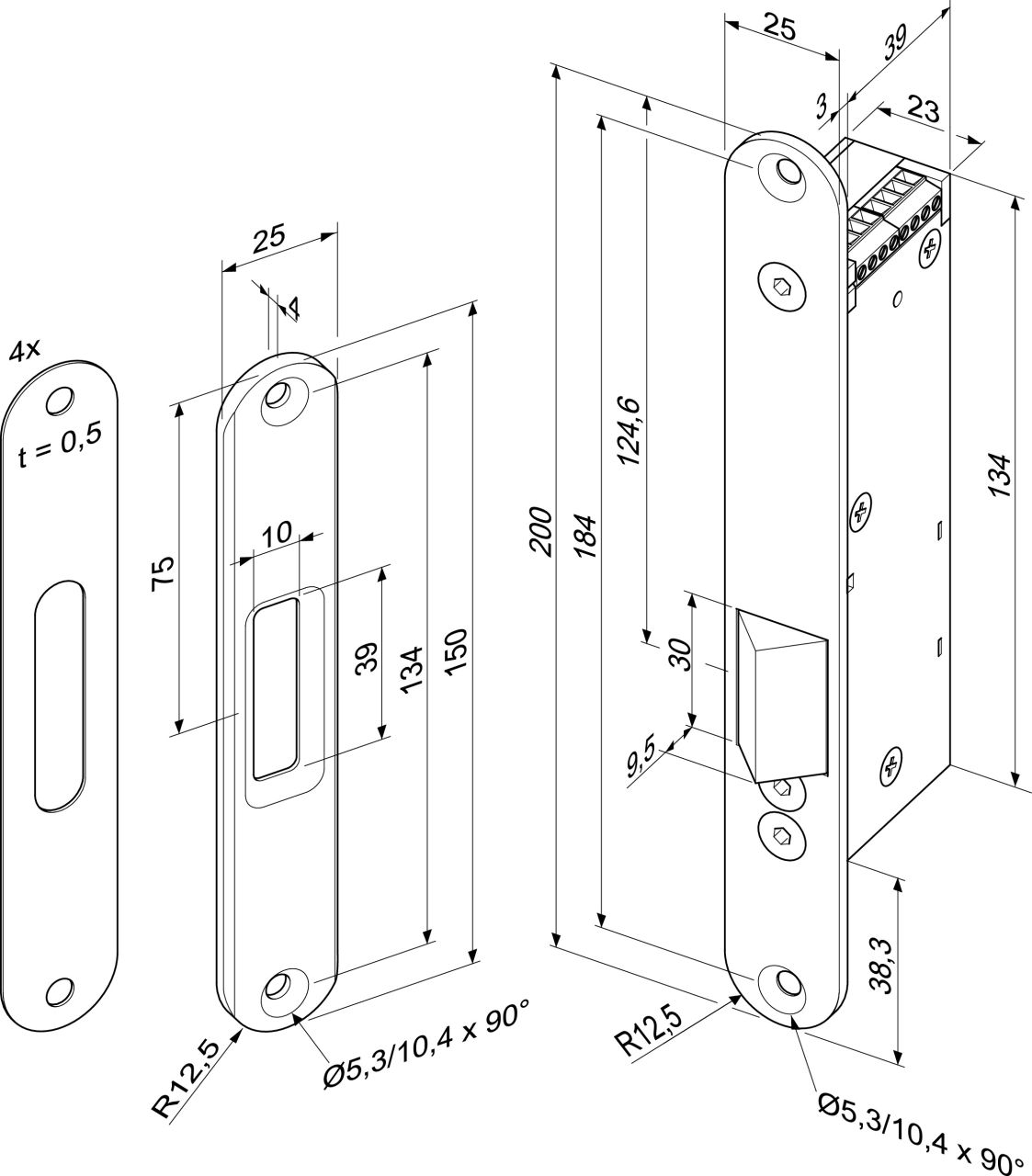

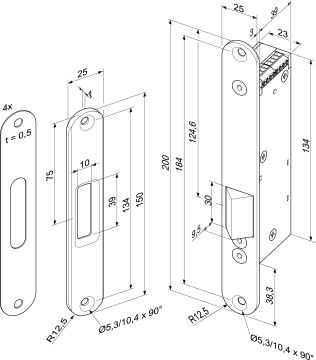

| Longueur | 200 mm |
| Largeur | 25 mm |
| Profondeur | 42 mm |
| Matériau pêne dormant | Acier |
| Jeu en feuillure | 3 mm (2 mm – 4,5 mm) |
