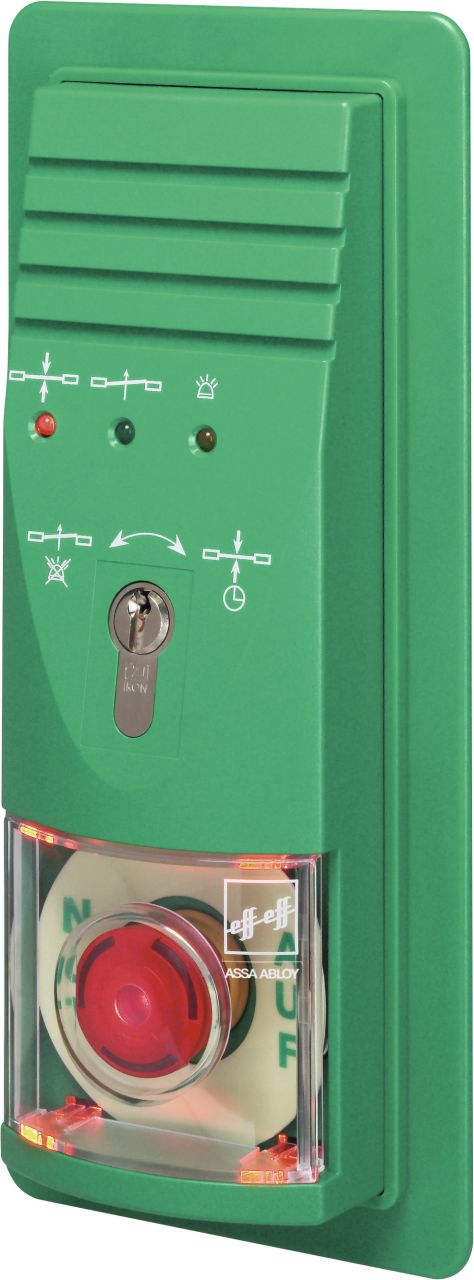

Terminal de commande pour montage encastré modèle 1340

Fiche technique Document

Pour la commande d’éléments de verrouillage électriques dans les issues d'évacuation et de secours, homologué selon la norme allemande EltVTR

Bouton d'urgence rétro-éclairé avec capot de protection anti-éclats réutilisable
Affichage d'état de porte optique intégré (vert / rouge / jaune) pour déverrouillé / verrouillé / alarme,
Panneau indicateur bouton de secours
Signal d'alarme et contact anti-sabotage ;
Interrupteur à clé pour la commande de porte
Avec demi-cylindre à profil européen, 3 clés incluses
Laps de temps réglables pour déverrouillage de courte durée, alarme préliminaire, durée d'alarme
Surveillance du temps d'ouverture de la porte lors d'un déverrouillage de courte durée
Connexions : Bornes à vis
Modèle 1340-21

Tension d'alimentation	12 ou 24 VDC TBTS
Tension de sortie	12 ou 24 V DC
Courant de sortie	pour récepteurs externes : max. 0,64 A (selon le bloc d’alimentation externe)
Courant absorbé propre	0,2 A pour 12 V / 0,15 A pour 24 V
Contrôle	Oui, intégré
Alimentation électrique	Non, bloc d'alimentation externe nécessaire
Certifié	EltVTR
Raccordement au tableau, visualisation, serveur OPC	Oui, modèle 1340-21
Configuration centrale par FT Manager	fr
Application individuelle avec module E/S (autonome)	fr
Application individuelle (hors ligne)	oui
Interrupteur de secours	oui
Élément de commande modèle 1332-70	Interrupteur à clé avec cylindre à profil européen, panneton réglable 8 x 45°, longueur 30,5 mm
Réglage des horaires et des fonctions	À propos des commutateurs rotatifs et DIP
Plage de température	0 °C à + 40 °C
Classe de protection	IP 20

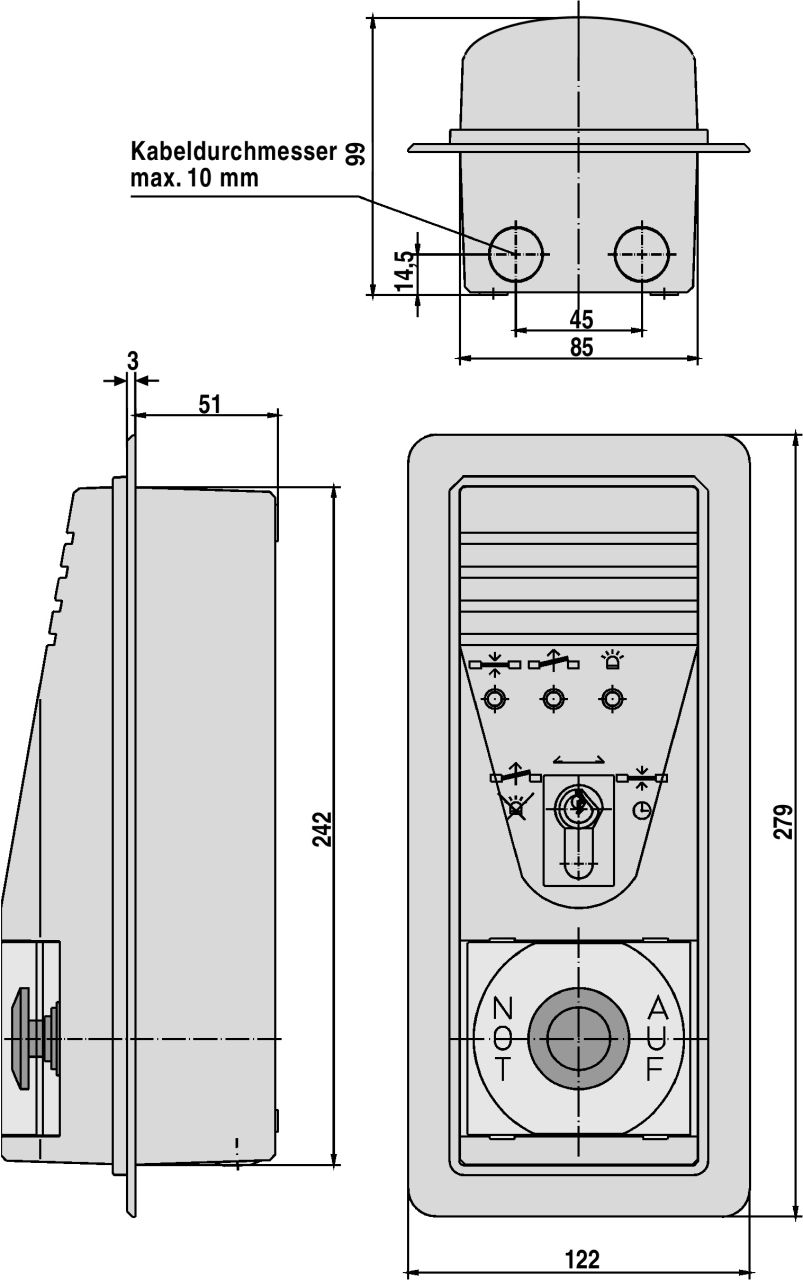

Dimension	(HxlxP) 279x122x51 mm, boîtier à encastrer (HxlxP) 242x85x51 mm
Entrées	E1 : Déverrouillage momentané, E2 : Détecteur d'incendie, E3 : Minuterie
Sorties	A1 : Verrouillé/déverrouillé, A2 : Alarme collective, contacts 24 V / 1 A
Interrupteur à clé opposé au sens d'évacuation	Oui
