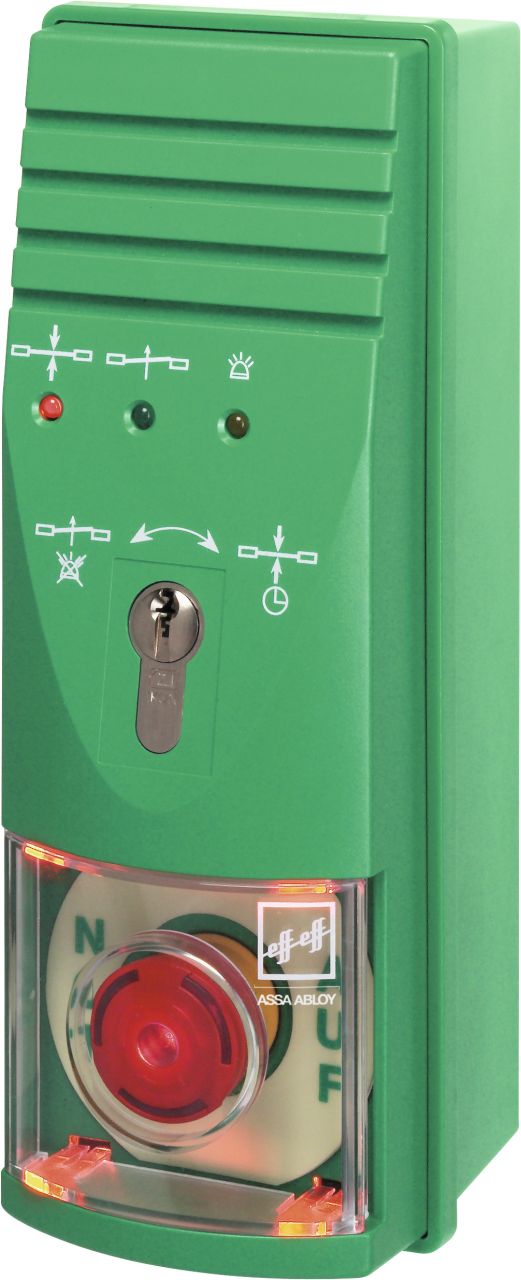

Terminal de commande montage applique Modèle 1338

Fiche technique Document Document

Pour la commande d’éléments de verrouillage électriques dans les issues de secours, homologué selon la norme allemande EltVTR

Bouton d'urgence rétro-éclairé avec capot de protection anti-éclats réutilisable
Affichage d'état de porte optique intégré (vert / rouge / jaune) pour déverrouillé / verrouillé / alarme,
Panneau indicateur bouton de secours
Signal d'alarme et contact anti-sabotage ;
Interrupteur à clé pour la commande de porte
Avec demi-cylindre à profil européen, 3 clés incluses
Laps de temps réglables pour déverrouillage de courte durée, alarme préliminaire, durée d'alarme
Surveillance du temps d'ouverture de la porte lors d'un déverrouillage de courte durée
Connexions : Bornes à vis
Modèle 1338-20 :

Tension d'alimentation	230 V AC :
Tension de sortie	24 V CC TBTS
Courant de sortie	pour les récepteurs externes : 0,45 A
Courant absorbé propre	0,155 A
Contrôle	Oui, intégré
Alimentation électrique	Oui, intégré
Certifié	EltVTR
Raccordement au tableau, visualisation, serveur OPC	Oui, modèle 1338-20
Configuration centrale par FT Manager	fr
Application individuelle avec module E/S (autonome)	fr
Application individuelle (hors ligne)	oui
Interrupteur de secours	oui
Élément de commande modèle 1332-70	Interrupteur à clé avec cylindre à profil européen, panneton réglable 8 x 45°, longueur 30,5 mm
Réglage des horaires et des fonctions	À propos des commutateurs rotatifs et DIP
Plage de température	0 °C à + 40 °C
Classe de protection	IP 20

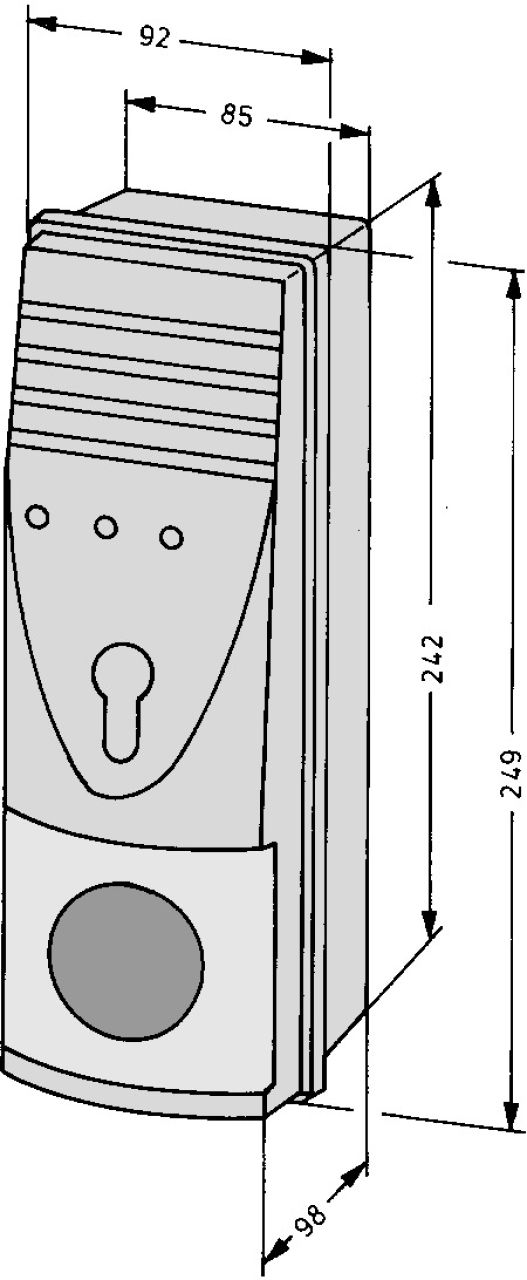

Dimension	(HxlxP) 249 x 92 x 98 mm
Entrées	E1 : Déverrouillage momentané, E2 : Détecteur d'incendie, E3 : Minuterie
Sorties	A1 : Verrouillé/déverrouillé, A2 : Alarme collective, contacts 24 V / 1 A
Interrupteur à clé opposé au sens d'évacuation	Oui
