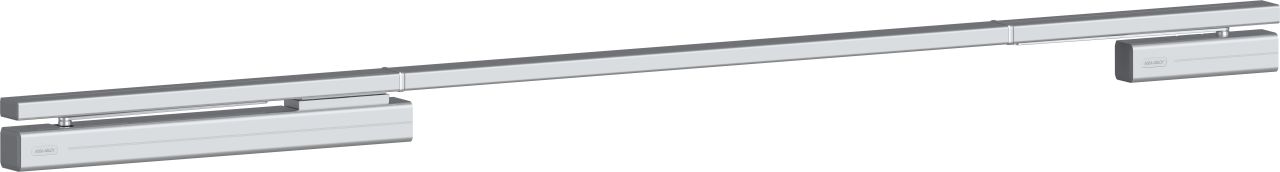

DC700G-CO-FT ferme-porte de sécurité Cam Motion
Pour portes à 2 battants jusqu’à une largeur d’ouvrant de 1200 mm, avec serrure à pêne demi-tour intégrée, gâche électrique pour porte de secours et régulateur de fermeture mécanique
- Ferme-porte avec technologie Cam-Motion®, plaque de fixation rallongée et pêne intégré, glissière avec gâche de porte de secours intégrée et régulateur de fermeture mécanique
- Convient pour le montage sur des portes coupe-feu avec ferme-porte à glissière et fixation selon le schéma de perçage DIN EN 1154 Annexe 1:2003-11
- Convient pour porte coupe-feu / pare-fumée
- Gâche de haute sécurité 332®, ouverture par rupture, testée Certifié aux directives allemandes pour les systèmes de verrouillage électrique pour les portes des issues de secours
- Pour portes à 2 battants, espacement des charnières de 1480 à 2500 mm
- Largeur du battant de service max. 1200 mm
- Certifié EN1154, force 3-6
- Certifié EN1158, force 3-6
Points clés
- Installation standard côté opposé paumelles
- Peut servir pour les portes à ouverture gauche et droite
- Gâche électrique pour porte de secours intégrée 332® sur glissière rallongée
- Verrouillage de porte de secours avec une adhérence de 2000 N
- Gâche électrique pour porte de secours réglable via FaFix® 2 mm
- Commande mécanique asservie de fermeture dans le bras à glissière traversant
- Commande asservie de fermeture selon le système Klemmkeil
- Écrou de blocage de verrouillage intégré 807 sur plaque de montage étendue
- Pêne demi-tour 20 mm réglable
- Pêne demi-tour réglable verticalement en 4 étapes (20 mm au total)
- Avec câble de connexion de 4 m
- La porte gauche est le vantail actif
- Force de fermeture réglable
- Vitesse de fermeture, à-coup final et frein à l’ouverture réglables en continu, valves derrière le capot à clipser
- Valves thermodynamiques pour des performances stables
- Bras à glissière à hauteur réglable 14 mm
- Couleur standard : argent EV1, design acier inoxydable
Informations complémentaires
- Le ferme-porte de sécurité et la glissière pour les portes à deux battants doivent être commandés séparément !
Afficher les détails de montage
Informations techniques
| Tension d'alimentation | 24 V CC ; entrée de cylindre 45 mm |
| Courant d'alimentation | 95 mA / 24 V DC |
| Tolérance de tension de fonctionnement | +/- 10 % |
| Force de fermeture | EN3-6 |
| Distance entre les paumelles | 1480-2500 mm |
| Appropriée pour les portes coupe-feu | oui |
| Direction | DIN droite / DIN gauche |
| Méthode d'installation | Installation standard côté opposé paumelles |
| Vitesse de fermeture | Continu 170° - 10° |
| À-coup final | Réglable entre 10° et 0° |
| Limiteur d'ouverture mécanique | Réglable à partir de 75° |
| Angle d’ouverture de porte maximum côté paumelles | env. 170° degrés |
| Certifié | Ferme-porte selon EN 1154 / Régulateur de fermeture selon EN 1158 / Gâche de porte de secours selon EltVTR / DIN EN13637 |
| Poids | 14,7 kg |

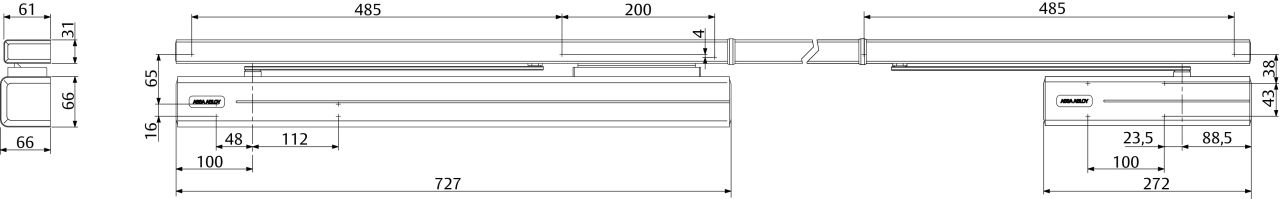

| Dimensions du ferme-porte | Battant de service°: 727 x 66 x 66°mm / battant fixe°: 272 x 57 x 64°mm |
| Dimension | Glissière°: Écart entre les paumelles x 30 mm x 61 mm |
| Force de retenue | 2000 N |
| Plage de température | –15 °C à +40 °C |
| Contact magnétique | oui |
| Diode de roue libre | oui |
| Marquage CE pour les produits du bâtiment | oui |
| Homologation du système selon EltVTR | Commandes des issues de secours effeff |
| Hauteur | 30 mm |
| Profondeur | 61 mm |
| Longueur | Selon la largeur totale de la porte |
| Couleur | Argent EV1 / design acier inoxydable |
