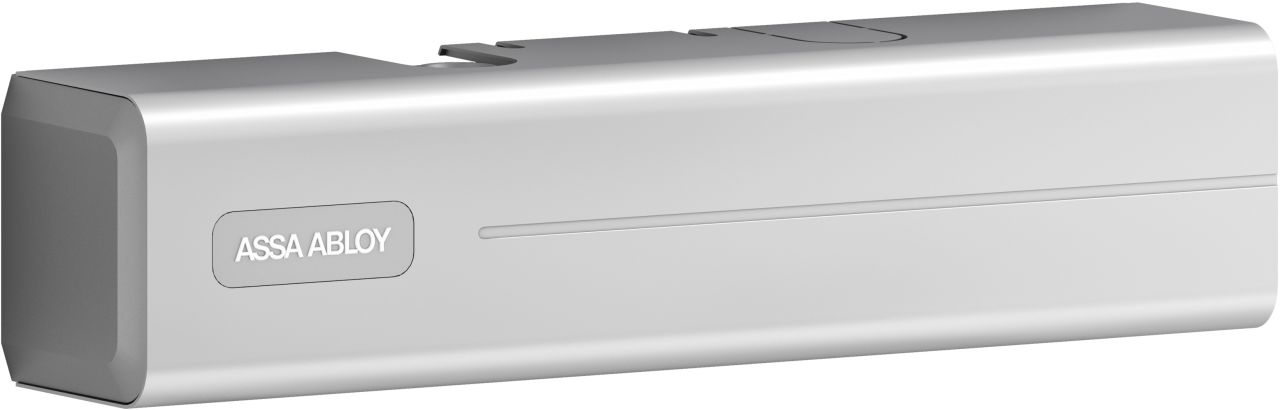

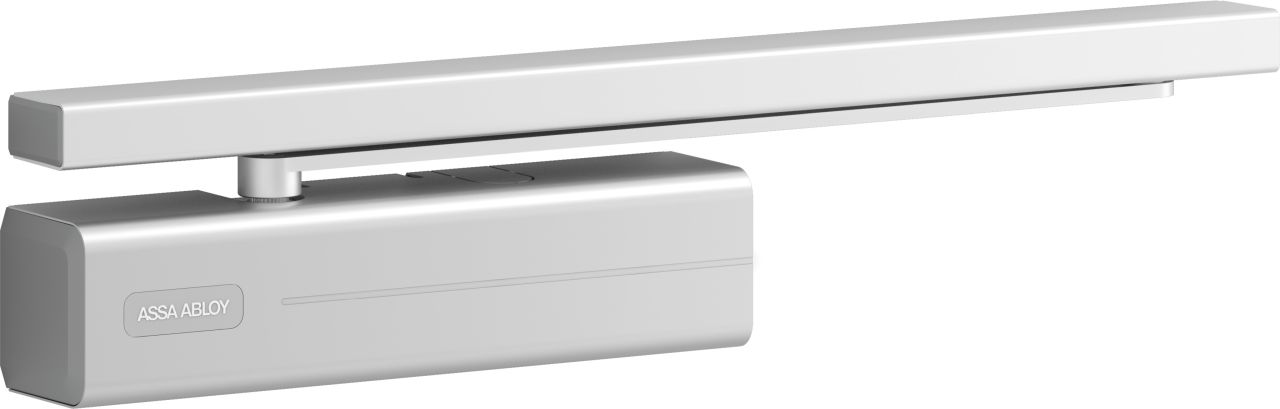

- Ferme-porte à technologie Cam-Motion® et bras glissière à hauteur réglable G195 ou bras glissière standard G193
- Accessible aux personnes à mobilité réduite selon DIN18040 pour des largeurs de porte jusqu’à 1250 mm max.
- Conforme aux exigences de la norme DIN SPEC 1104 / CEN15894
- Certifié EN1154, force 3-6
- Convient pour porte coupe-feu / pare-fumée
- Pour portes jusqu'à 1400 mm de large maximum
- Peut être utilisé dans quatre types de montage : côté paumelles et côté opposé aux paumelles, sur la porte et sur l'huisserie
Points clés
- Avec plaque de montage intégrée invisible, convient aux portes coupe-feu / pare-fumée
- Peut servir pour les portes à ouverture gauche et droite
- Bras à glissière à hauteur réglable 14 mm
- Vitesse de fermeture, à-coup final et frein à l’ouverture réglables en continu, valves derrière le capot à clipser
- Valves thermodynamiques pour des performances stables
- Force de fermeture réglable
- Angle d’ouverture jusqu’à 160°
- Plage d'action du frein à l'ouverture et de l'à-coup final réglable
- Large champ d'applications
- Couleurs standard°: argent EV1, blanc similaire à RAL9016, marron similaire à RAL8014, noir similaire à RAL9005, design acier inoxydable
- Autres finitions RAL disponibles sur demande
Informations complémentaires
- Les vantaux doivent être commandés séparément
Caractéristique du modèle DC700DA
- Temporisation à la fermeture réglable en façade
- Autres caractéristiques identiques au DC700
Caractéristiques du modèle DC700AC
- Angle d’ouverture jusqu'à 180° pour un montage standard côté paumelles
- Autres caractéristiques identiques au DC700
Caractéristiques du bras glissière G195
- Hauteur réglable de 2 mm pour une tolérance d'installation
- Fixations invisibles

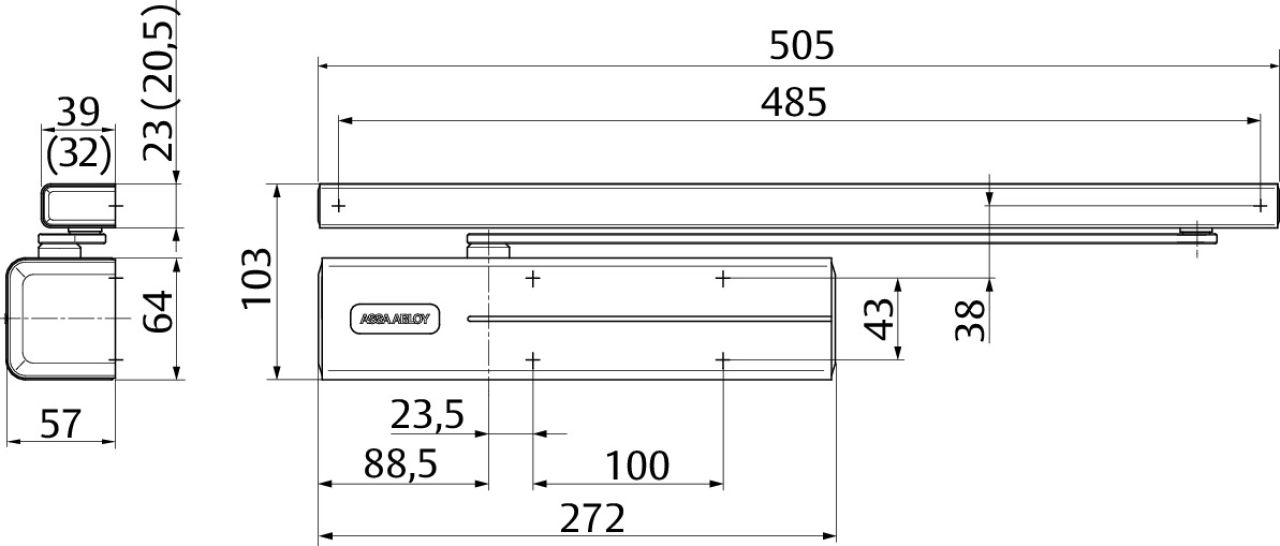

- Dimensions d'installation : voir le schéma
Caractéristiques du bras glissière standard G193
- Sans capot de protection
- Vis visibles
- Dimensions d'installation : voir le schéma (dimensions entre parenthèses)
Afficher les détails de montage
Informations techniques
| Force de fermeture | EN 3-6 |
| Largeur de porte maximale | 1400 mm |
| Appropriée pour les portes coupe-feu | oui |
| Direction | Porte gauche / porte droite |
| Méthode d'installation | Montage sur la porte ou sur l'huisserie |
| Vitesse de fermeture | Réglable entre 170° et 10° |
| À-coup final | Réglable entre 10° et 0° |
| Limiteur d'ouverture mécanique | Réglable à partir de 75° |
| Angle d’ouverture de porte maximum côté paumelles | env. 160° / modèle DC700AC 180° |
| Angle d’ouverture de porte maximum côté opposé aux paumelles | Env. 120° |
| Temporisation à la fermeture | Seulement modèle DC700DA env. 120°-70° |
| Certifié | EN1154 |
| Marquage CE pour les produits du bâtiment | oui |
| Longueur | 272 mm |
| Hauteur | 64 mm |
| Profondeur | 57 mm |
| Poids | 2,7 kg |
