Verrouillage de porte d'issue de secours 352M.85
Contact de signalisation intégré dans le demi-tour (RR), Bobine pour alimentation permanente du type eE équipée d'une diode (05), Contact d'acquittement d'induit, Rupture de courant
Version avec têtière, contrepartie (VarioFix®) et entretoises
Principalement approprié pour l’application sur des cadres métalliques/portes métalliques
Points clés
- Verrouillage et déverrouillage très silencieux, aucun bruit en cas de libération permanente.
- Le verrouillage de porte de de secours 351M est spécialement conçu en tant que verrouillage complémentaire pour le verrouillage de portes situées sur le tracé d'issues de secours.
- Appropriée comme élément de verrouillage complémentaire pour le montage sur des portes coupe-feu
- Exemples pour d’autres possibilités d’application : portes battantes, portes tambour, portes de sas, portes spéciales
- Position de montage universelle, horizontale et verticale sur le dormant ou sur le vantail
- Résistance 5000 N
- Déverrouillage sûr sous précontrainte jusqu'à 5000 N.
- Multi-tension 12 V DC à 24V DC, tension continue régulée
- Contact de signalisation et contact à ancrage intégrés.
- Compatibilité de montage avec les modèles 351U et 351M.
- Contrepartie VarioFix +/-2mm réglable
Inclut

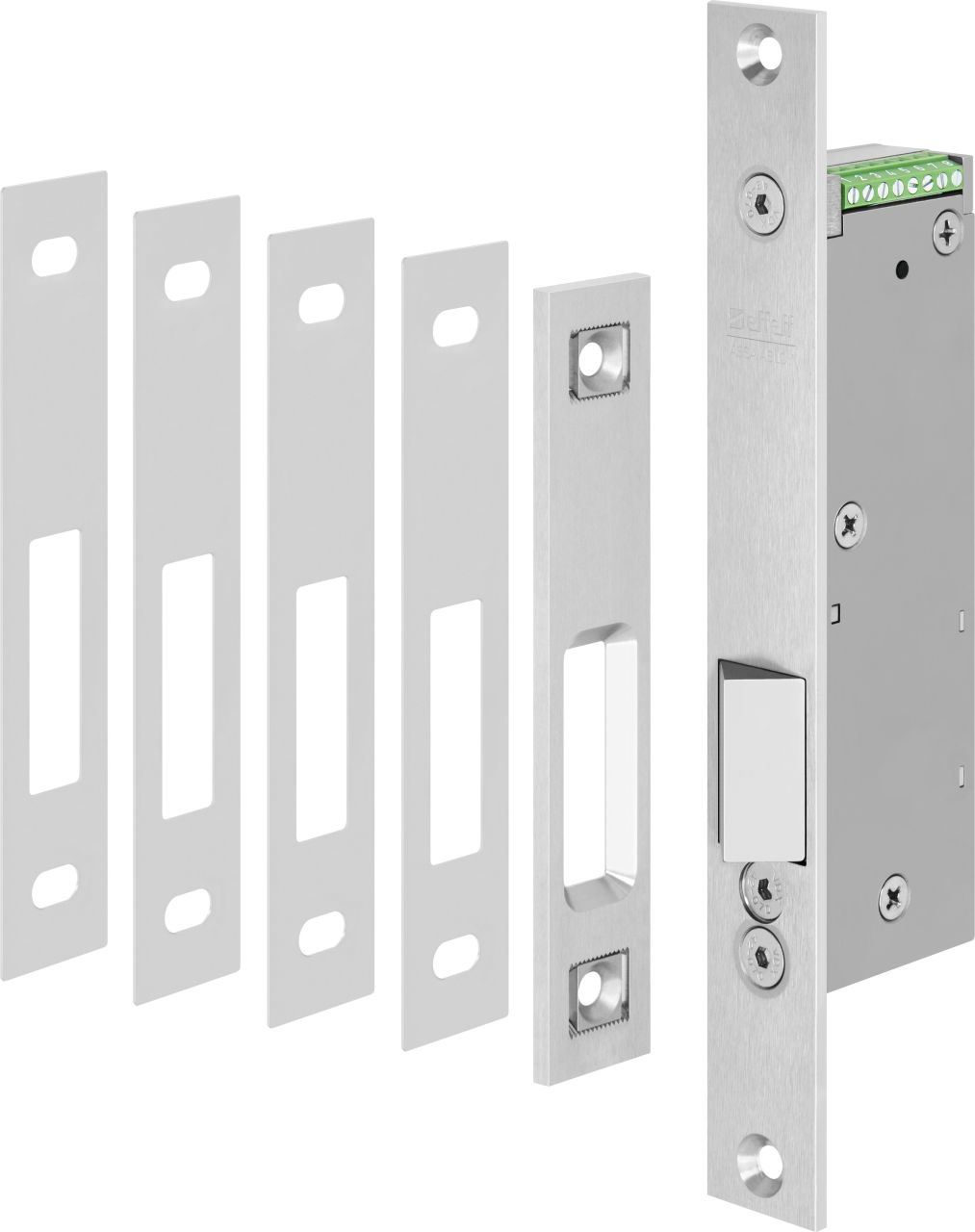

- Livraison avec têtière angulaire, contrepartie angulaire (VarioFix) et 4 entretoises angulaires
Informations techniques
| Direction | Universel |
| 12-24 V DC | |
| Demi-tour réglable (FF, Fafix®) | oui |
| Contact de signalisation intégré dans le demi-tour (RR) | oui |
| Bobine pour alimentation permanente du type eE équipée d'une diode (05) | oui |
| Rupture de courant | oui |
| Contact d'acquittement d'induit | oui |
| Tension de service | 12-24 V CC ± 15% |
| Consommation de courant de démarrage max. avec motorisation (env. 2 s) 12 VDC | 600 mA |
| Consommation de courant de démarrage max. avec motorisation (env. 2 s) 24 VDC | 290 mA |
| Consommation de courant en fonctionnement continu (verrouillé) 12 VDC | 360 mA |
| Consommation de courant en fonctionnement continu (verrouillé) 24 VDC | 190 mA |
| Agréments | EltVTR/EN 13637 |
| Max. précontrainte demi-tour | 5000 N |
| Résistance à l'effraction | 5000 N |
| Plage de température | -15 °C à +50 °C |
| Positionnement d'installation | verticale et horizontale |

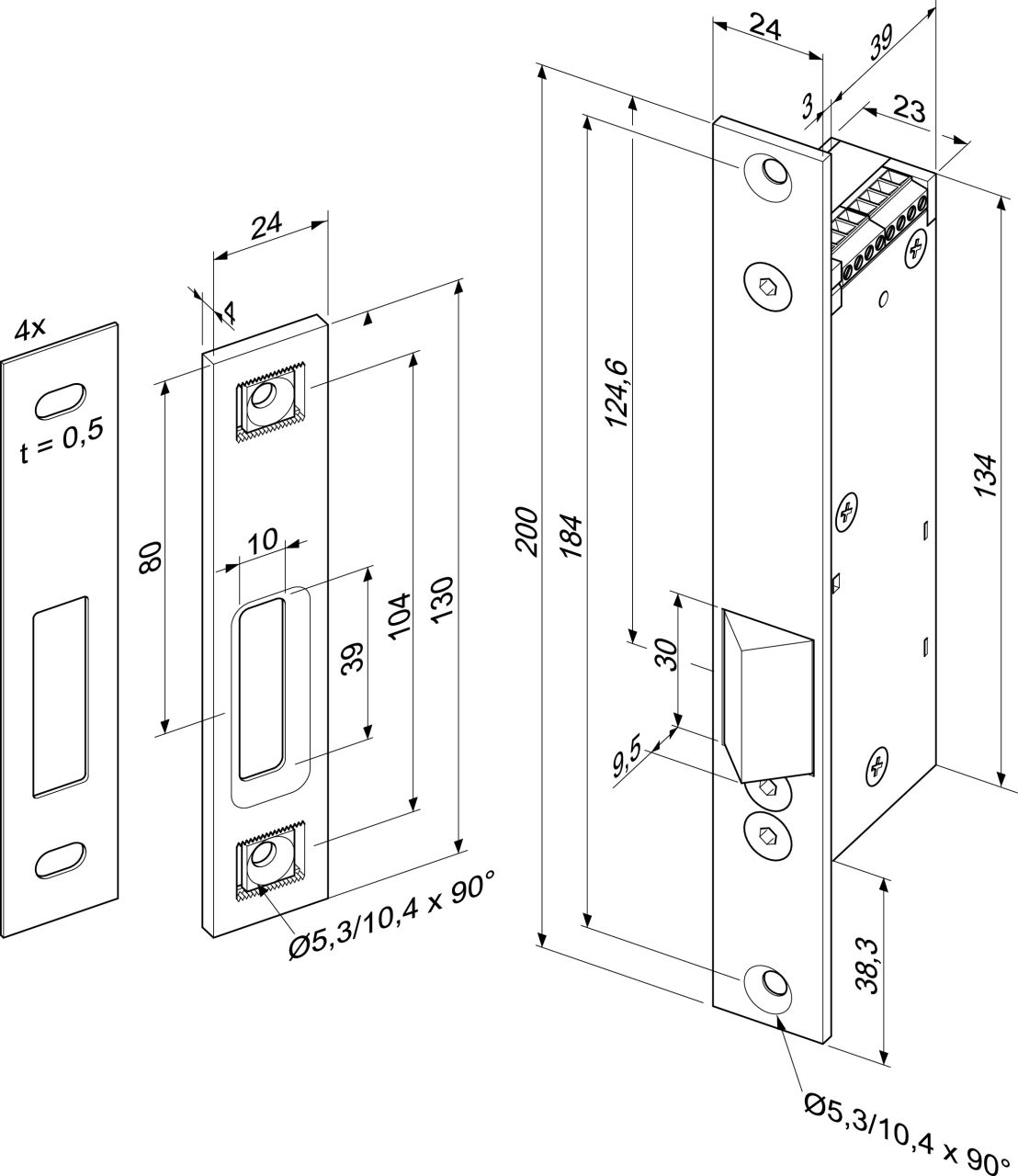

| Longueur | 200 mm |
| Largeur | 24 mm |
| Profondeur | 42 mm |
| Matériau pêne dormant | Acier |
| Jeu en feuillure | 3 mm (2 mm – 4,5 mm) |
