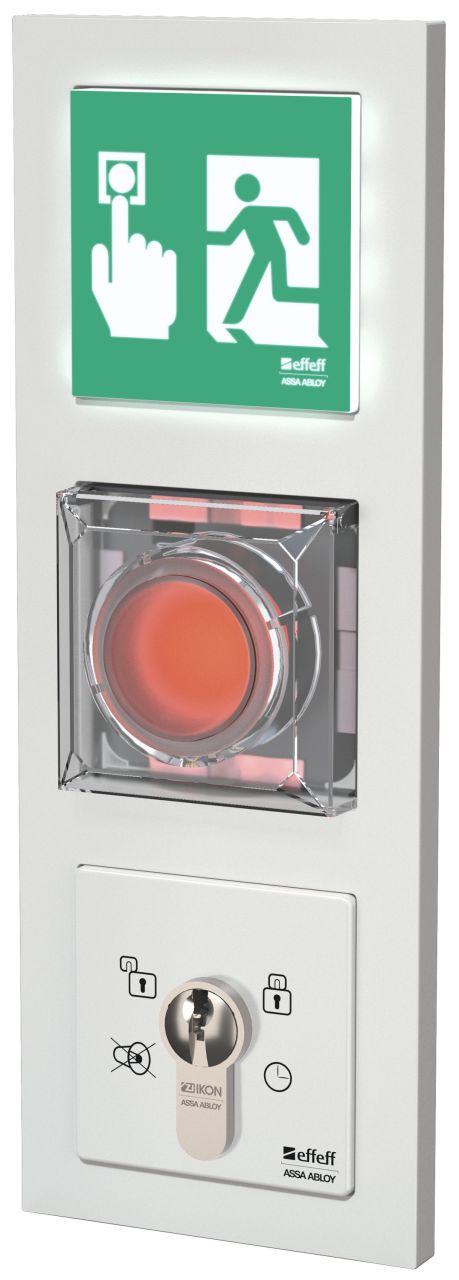

Terminal de porte Modèle 1380-12B
Documents
Fiche techniqueAvec plaque indicatrice rétroéclairée modèle 1380-12B
Panneau indicateur
- Pour le marquage du bouton d’ouverture de secours
- Pictogramme
Bouton de secours
- Bouton d'urgence rétro-éclairé avec capot de protection anti-éclats réutilisable
- Avec affichage optique intégré d'état de porte avec des LED hautes performances agencées par symbole (vert / rouge / jaune) pour déverrouillé / verrouillé / alarme
- Panneau indicateur bouton de secours
Module d'interrupteur à clé
- Pour le déverrouillage/verrouillage, déverrouillage de courte durée, réinitialisation de l'alarme
- Avec demi-cylindre à profil européen, 3 clés incluses
- Plaque assortie à la gamme de commutateurs correspondante
Informations techniques
| Tension d'alimentation | 24 V DC TBTS |
| Courant absorbé propre | 120 mA |
| Contrôle | Non, commande externe d'issue de secours nécessaire |
| Interrupteur de secours | oui |
| Élément de commande modèle 1332-70 | Interrupteur à clé avec cylindre à profil européen, panneton réglable 8 x 45°, longueur 30,5 mm |
| Affichage LED | Oui (rouge, vert, jaune) |
| Buzzer | oui |
| Contact sabotage | oui |
| Plage de température | 0 °C à + 40 °C |
| Classe de protection | IP 30 |
| Dimension | Triple cadre de finition du programme d’interrupteurs, montage dans 3 boîtes d’encastrement de profondeur 62,5 mm, version montage en saillie avec boîtier en saillie |
