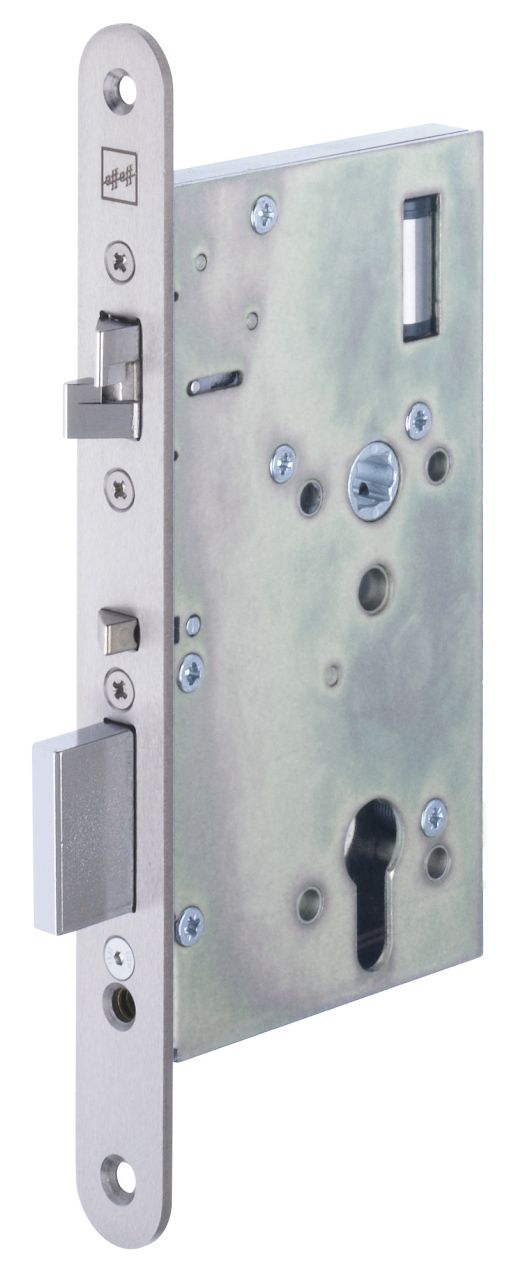

La serrure de sécurité à béquille contrôlée est surtout utilisée aux endroits où l'avantage d'un déverrouillage à commande par béquille doit être associé aux exigences de sécurité mécanique des modèles de serrure 309X et 409X. Les contacts de surveillance intégrés permettent d'interroger les états de serrure essentiels.
Points clés
- Homologation selon SN EN 179
- Avec pêne croisé et ainsi réglable pour portes DIN Gauche / DIN Droite
- Commande mécanique du verrouillage automatique entre le pêne croisé et le pêne pilote
- Protection antieffraction grâce à un pêne dormant massif avec une course de 20 mm
- Protection contre les effractions jusqu’à la catégorie WK2 possible sur des systèmes de porte appropriés
- Fonction anti-panique - autorisation selon la norme EN 179 - autorisation selon la norme EN 1125
- Convient pour les portes coupe-feu
- Déverrouillage motorisé, rendant cette serrure parfaitement appropriée pour une combinaison avec une automation de porte
- Application avec garniture mixte
- Fonction alternative pour le déverrouillage par la clé de l’extérieur
- Fonctions de surveillance
Inclut
- 1 pièce serrure de sécurité
- 1 pièce mode d´emploi
Informations complémentaires
- Attention: le câble de raccordement n’est pas fourni, à commander séparément

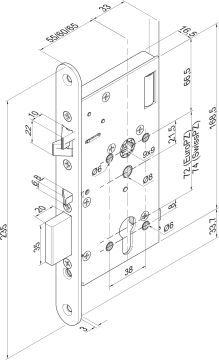

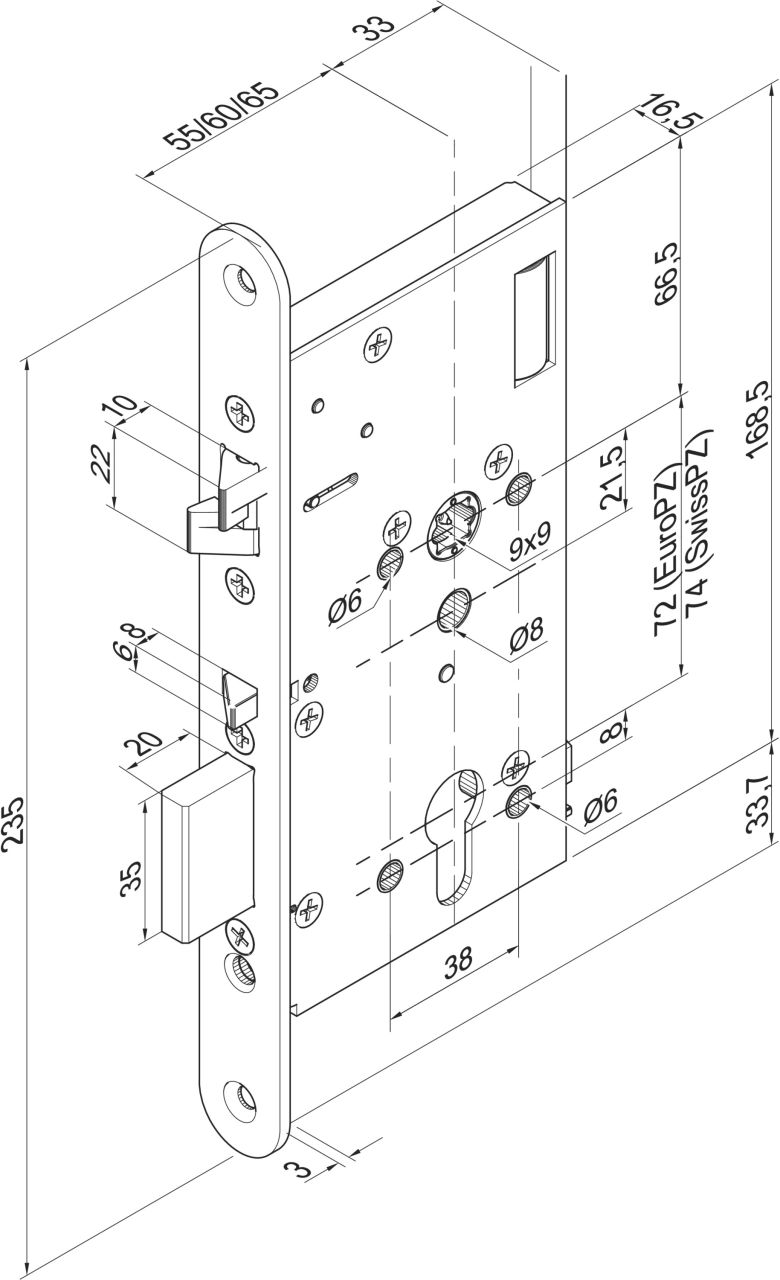

Informations techniques
| Direction | Universel |
| Tension de service | 12-24 V |
| Courant admissible microrupteur 24 V DC | 200 mA |
| Courant absorbé 12 V DC | 1300 mA |
| Courant absorbé 24 V DC | 600 mA |
| Version | Cylindre profilé européen |
| Entr. cylindre | 80 mm |
| Fonction antipanique | oui |
| Raccordement | Via la commande de serrure motorisée 509XSTRG |
| Plage de température | -20 °C à +60 °C |
| Largeur | 192 mm |
| Hauteur | 110 mm |
| Profondeur | 45 mm |
| carré | 72 mm |
| Course du pêne | 20 mm |
| Fouillot | 9 mm |
| Autorisation DIN EN 179 | Certificat de constance des performances 0432-CPR-00007-11 |
| Autorisation DIN EN 1125 | Certificat de constance des performances 0432-CPR-00007-12 |
| Certificat de l´Office de Contrôle pour la Construction | P-120003555 |
| Largeur de la contre-partie | 24 mm |
| Fonction alternative | oui |
| Sollicitation statique du pêne | 5 kN |
| Sollicitation statique du verrou | 10 kN |
| Résistance du verrou | 6 kN |
| Pêne | Pêne croisé |
| Appropriée pour les portes coupe-feu | oui |
| Contacts de surveillance | oui |
| Combinaison autom. porte | oui |
