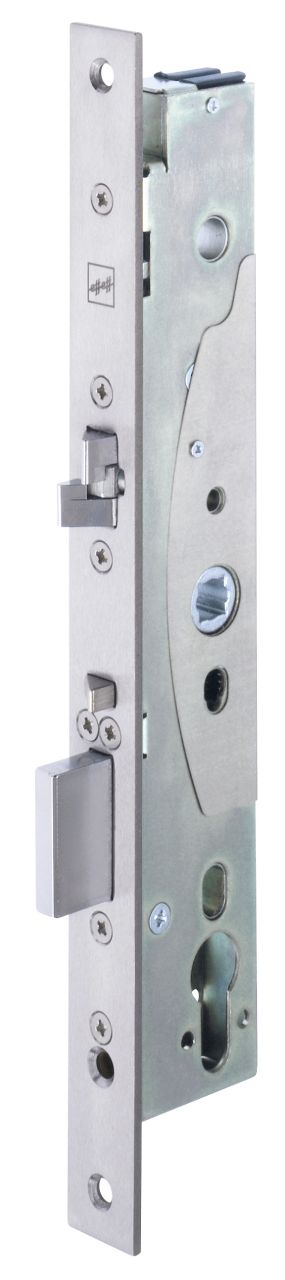

Cette serrure est utilisée essentiellement pour combiner les avantages du déverrouillage motorisé avec la sécurité mécanique des modèles 309X et 409X qui sont décrits dans les pages précédentes. Les contacts de surveillance intégrés permettent de connaître les principaux états de la serrure.
Le pêne dormant est rentré dans le coffre par un moteur électrique et maintenu dans cette position par un mécanisme à ressort. A la fermeture de la porte, le pêne pilote libère le pêne dormant ainsi que le pêne croisé qui consolide le verrouillage.
La serrure fonctionne en émission de courant et reste condamnée en cas de coupure de courant. Pour la décondamner, il faut alors utiliser une clé ou actionner la béquille intérieure.
Points clés
- Homologation selon SN EN 179
- Avec pêne croisé et ainsi réglable pour portes DIN Gauche / DIN Droite
- Commande mécanique du verrouillage automatique entre le pêne croisé et le pêne pilote
- Protection antieffraction grâce à un pêne dormant massif avec une course de 20 mm
- Protection contre les effractions jusqu’à la catégorie WK2 possible sur des systèmes de porte appropriés
- Fonction anti-panique - autorisation selon la norme EN 179 - autorisation selon la norme EN 1125
- Convient pour les portes coupe-feu
- Déverrouillage motorisé, rendant cette serrure parfaitement appropriée pour une combinaison avec une automation de porte
- Application avec garniture mixte
- Fonction alternative pour le déverrouillage par la clé de l’extérieur
- Fonctions de surveillance
Inclut
- 1 pièce serrure de sécurité
- 1 pièce mode d´emploi
Informations complémentaires
- Attention: le câble de raccordement n’est pas fourni, à commander séparément
- Les serrures de la gamme 509X sont dotées d’un fouillot traversant et nécessitent donc une garniture mixte (béquille ou barre anti-panique à l’intérieur, boulle fixe ou bâton de maréchal à l’extérieur).
- La serrure peut être commandée sur impulsion par un lecteur de badges, un clavier, une horloge, un bouton-poussoir etc.

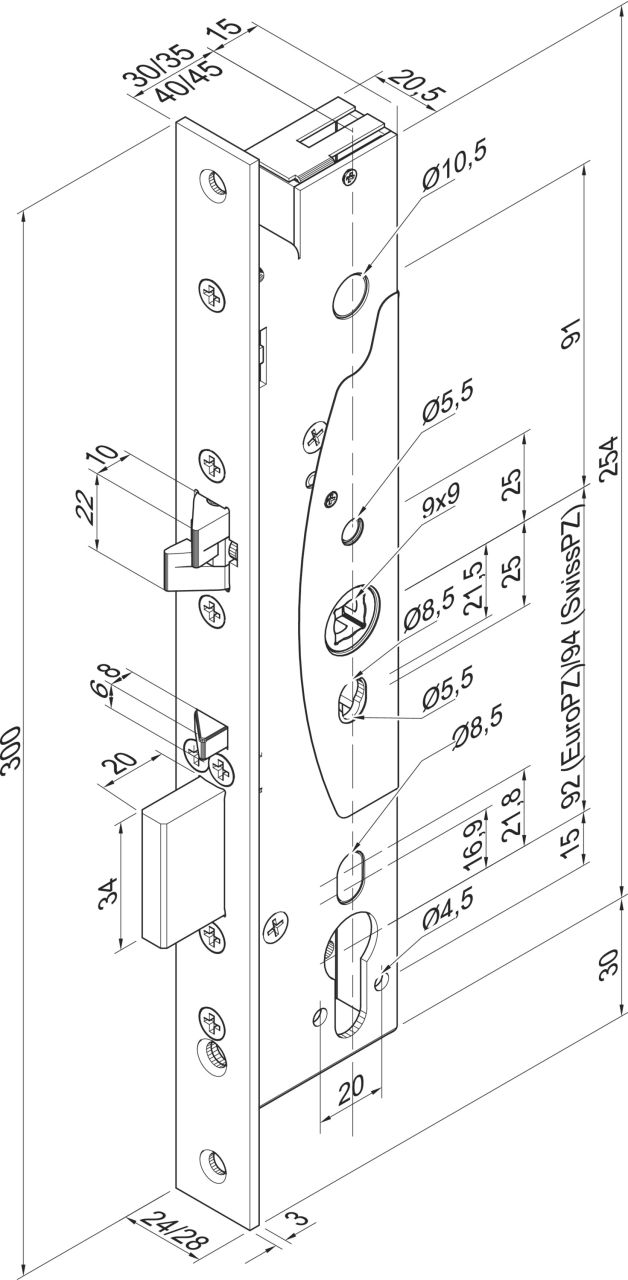

Informations techniques
| Direction | Universel |
| Tension de service | 12-24 V |
| Courant admissible microrupteur 24 V DC | 200 mA |
| Courant absorbé 12 V DC | 1300 mA |
| Courant absorbé 24 V DC | 600 mA |
| Version | Cylindre profilé européen |
| Fonction alternative | oui |
| Fonction antipanique | oui |
| Entr. cylindre | 30 mm |
| Raccordement | Via la commande de serrure motorisée 509XSTRG |
| Plage de température | -20 °C à +60 °C |
| Largeur | 192 mm |
| Hauteur | 110 mm |
| Profondeur | 45 mm |
| carré | 92 mm |
| Course du pêne | 20 mm |
| Fouillot | 9 mm |
| Largeur de la contre-partie | 24 mm |
| Autorisation DIN EN 179 | Certificat de constance des performances 0432-CPR-00007-11 |
| Autorisation DIN EN 1125 | Certificat de constance des performances 0432-CPR-00007-12 |
| Certificat de l´Office de Contrôle pour la Construction | P-120003555 |
| Sollicitation statique du pêne | 5 kN |
| Sollicitation statique du verrou | 10 kN |
| Résistance du verrou | 6 kN |
| Pêne | Pêne croisé |
| Appropriée pour les portes coupe-feu | oui |
| Contacts de surveillance | oui |
| Combinaison autom. porte | oui |
