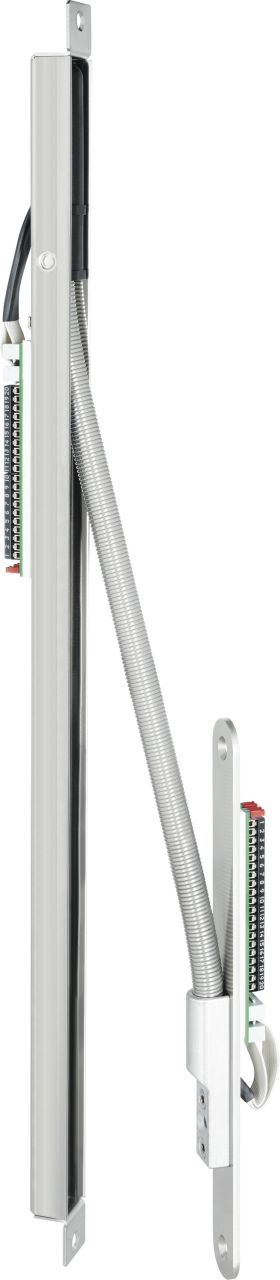

Passe-câble pour montage masqué
Convient pour profilés en aluminium et en matière plastique
Connectique à bornier / enfichable 20 pôles
Avec 2 cavaliers pour le pontage des broches 1+2 et 3+4 pour augmenter la charge de courant.
Coffre de montage unilatéral et plaque de montage arrondie, adaptés pour profilés en bois
Comme accessoires pour le coffre de montage dans des profilés en bois, on peut utiliser le kit d'accessoires 10313-24 avec 2 embouts arrondis
Inclut
- Passage de câble
Informations complémentaires
- Modèle long
Informations techniques
| Résistance de contact par signal | 0,35 Ohm |
| Tension de service | 24 V +20% |
| Intensité absorbée max. | 1 A 100% ED, 4 A max. 1 sec. 10% ED |
| Consommation électrique max. des cavaliers 1 + 2 enfichés | 2 A fdm 100 %, 5 A max. 1 sec. Fdm 10 % |
| câble de raccordement | Enfichable |
| Version | Coffre de montage unilatéral / plaque de montage arrondie |
| Matériau gaine spiralée | Acier Inox |
| Matériau gaine spiralée | Acier Inox |
| Rotation max. autorisée à l'horizontale | 200 mm |

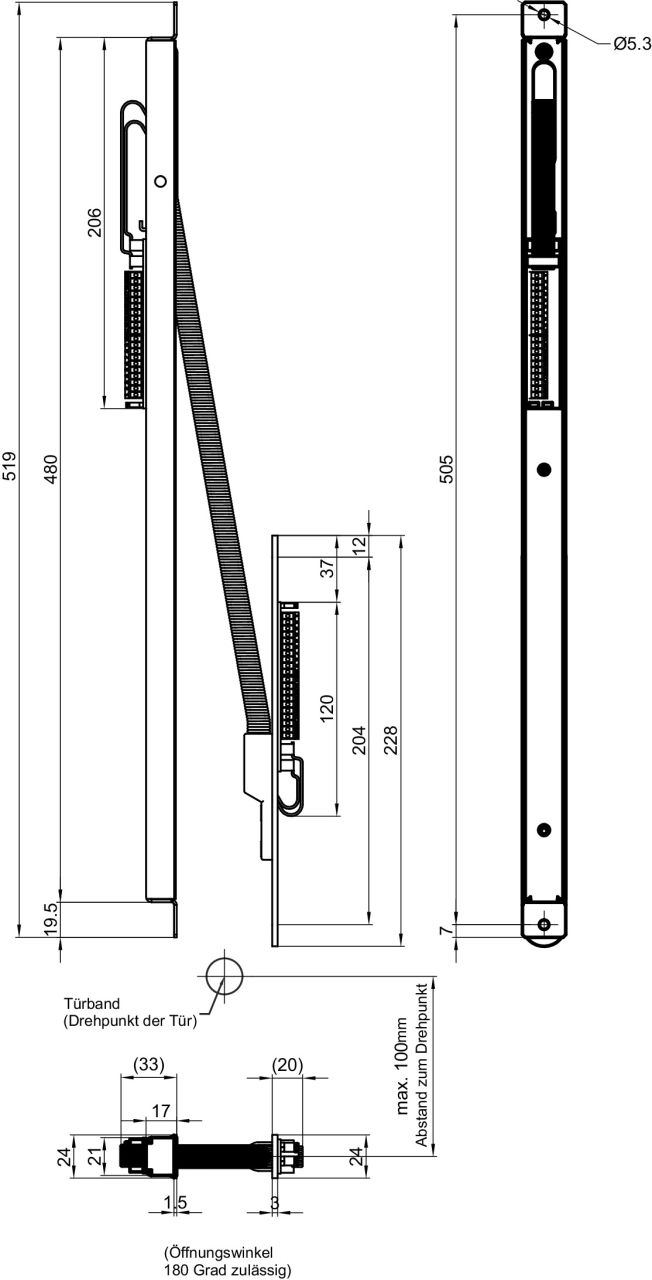

| Longueur | 519 mm / 228 mm |
| Longueur | 24 mm / 24 mm |
| Longueur | 33 mm / 19 mm |
| Cycles pour des rotations de 180° | 1000000 |
| Transfert des signaux | 20 pôles |
