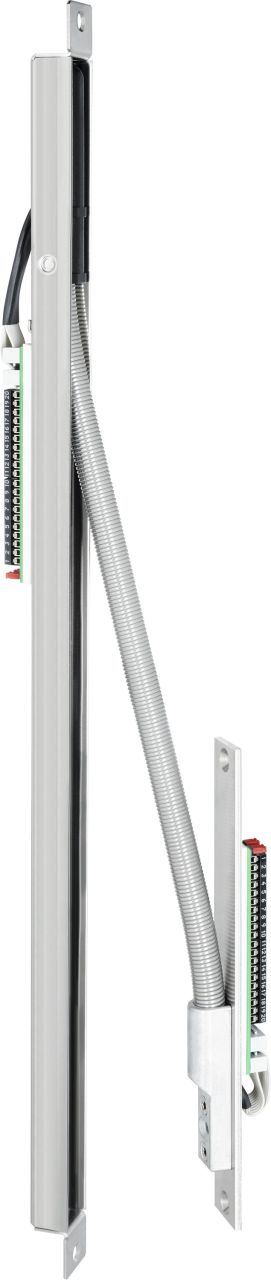

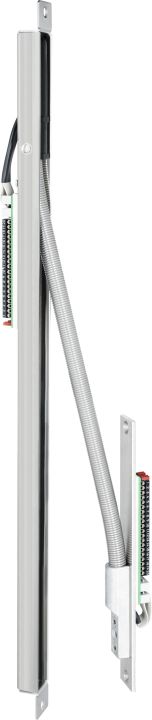

Passage de câble 10314-40

Modèle long

Fiche technique

Passe-câble à 20 pôles pour la transmission du courant entre le dormant et le panneau de porte

Passe-câble pour montage masqué
Coffre de montage de largeur 24 mm
Convient pour profilés en aluminium et en matière plastique
Connectique à bornier / enfichable 20 pôles
Avec 2 cavaliers pour le pontage des broches 1+2 et 3+4 pour augmenter la charge de courant
Coffre de montage unilatéral adapté pour profilés en bois, en métal et en matière plastique
Comme accessoires pour le coffre de montage dans des profilés en bois, on peut utiliser le kit d'accessoires 10313-24 avec 2 embouts arrondis

Tension de service	24 V +20%
Intensité absorbée max.	1 A 100% ED, 4 A max. 1 sec. 10% ED
Consommation électrique max. des cavaliers 1 + 2 enfichés	2 A fdm 100 %, 5 A max. 1 sec. Fdm 10 %
Résistance de contact par signal	0,35 Ohm
Transfert des signaux	20 pôles
câble de raccordement	Enfichable
Version	Coffre de montage unilatéral / plaque de montage angulaire
Matériau gaine spiralée	Acier Inox
Matériau gaine spiralée	Acier Inox
Rotation max. autorisée à l'horizontale	200 mm
Cycles pour des rotations de 180°	1000000
Longueur	519 mm / 200 mm
Longueur	24 mm / 24 mm
Longueur	33 mm / 19 mm
