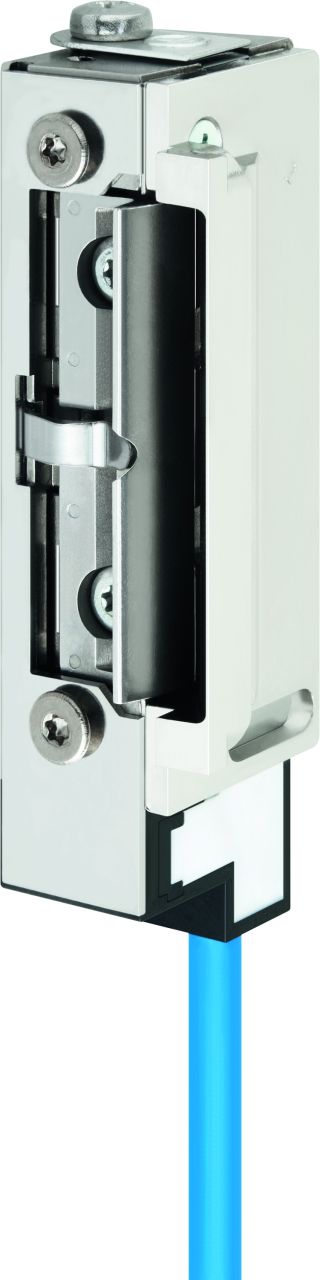

Gâche électrique EX13820K1 ProFix 1
Demi-tour réglable (FF, Fafix®), Contact de signalisation intégré dans le demi-tour (RR), Bobine pour alimentation permanente du type eE équipée d'une diode (05), Rupture de courant
La gâche électrique EX138R est conçue pour être utilisée sur les portes dans les zones à risque d'explosion. Elle est équipée d'un contact de signalisation en série. Le demi-tour FaFix est réglable de 3 mm. Le câble de raccordement mesure 25 mètres.
Utilisation pour zones EX 1, 2, 21, 22 avec une énergie d’inflammation supérieure à 3 mJ. Type de protection contre l'inflammation « ib »
Identification :
Atmosphère gazeuse : II 2G Ex ib IIB T4 Gb
Atmosphère poussiéreuse : II 2D Ex ib IIIC T95 °C Db
Points clés
- Pour une utilisation dans des pièces exposées à un risque d'explosion, comme par ex. dans les laboratoires, les industries chimiques, les moulins, les entreprises de peinture
- Position de montage universelle, horizontale et verticale
- Résistance 9000 N
- Contact de signalisation en série
Inclut
- Livraison sans gâche avec câble de raccordement
Informations complémentaires
- Respecter la notice d’installation !
- Les gâches électriques EX ne doivent être utilisées qu’avec les accessoires EX-i conformément à la notice d’installation.
Informations techniques
| Demi-tour réglable (FF, Fafix®) | oui |
| Contact de signalisation intégré dans le demi-tour (RR) | oui |
| Bobine pour alimentation permanente du type eE équipée d'une diode (05) | oui |
| Rupture de courant | oui |
| Courant absorbé 14,8 VDC | 123 mA |
| Résistant au courant permanent | 14,8 V DC |
| Certifié | EN 14846:2008 |
| Cycles de charge contrôlés en usine | 250000 |
| Positionnement d'installation | verticale et horizontale |
| Plage de température | T4 : –20 °C ≤ Ta ≤ +50 °C |
| Résistance à l'effraction | 9000 N |
| Longueur | 76 mm |
| câble de raccordement | 25 m |
| Largeur | 25,3 mm |
| Réglage Fafix | 3 mm |
| Profondeur | 25,5 mm |
| Profondeur prise demi-tour | 6 mm |
