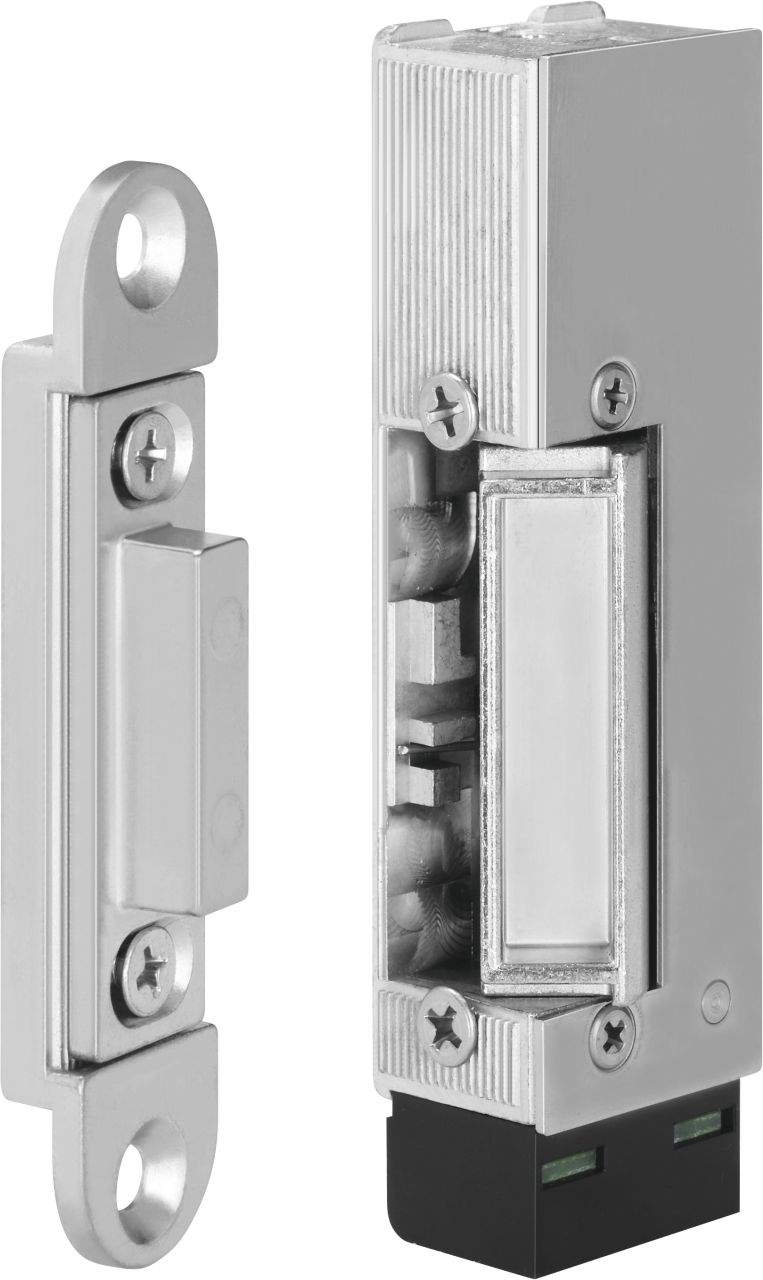

Gâche électrique 9334UR
Contact de signalisation intégré dans le demi-tour (RR), Bobine pour alimentation permanente du type eE équipée d'une diode (05), Rupture de courant
Le domaine d'application principal est le verrouillage électrique supplémentaire de cellules techniques (WC) avec 2 accès, dans les hôpitaux et les maisons de retraite. Le verrouillage mécanique d'une porte déclenche le verrouillage électrique de l'autre
Des fonctions de sas peuvent être réalisées de manière simple avec des modèles à contacts de signalisation.
L'avantage particulier de cette série est son fonctionnement quasiment silencieux. Le bruit caractéristique des gâches lors de l'ouverture de la porte n'est pas présent dans cette construction spécifique.
Points clés
- Avec un commutateur 12/24 V, diode de suppresseur incluse (par ex. pour une combinaison avec des systèmes de contrôle d'accès)
- Contact de signalisation intégré
- Utilisable en DIN gauche et DIN droite
- Fonctionnement presque silencieux
Inclut
- 1 gâche électrique
Informations techniques
| Direction | Universel |
| 12-24 V DC | |
| Contact de signalisation intégré dans le demi-tour (RR) | oui |
| Bobine pour alimentation permanente du type eE équipée d'une diode (05) | oui |
| Rupture de courant | oui |
| Tolérance de tension de fonctionnement | ± 2 V |
| Résistance nominale 12 V | 58 Ohm |
| Résistance nominale 24 V | 230 Ohm |
| Courant absorbé DC (50% ondulation résiduelle) 12 V | 190 mA |
| Courant absorbé DC (50% ondulation résiduelle) 24 V | 100 mA |
| Courant absorbé 12 V DC (stabilisé) | 210 mA |
| Courant absorbé 24 V DC (stabilisé) | 105 mA |
| Résistance à l'effraction | 3000 N |
| Plage de température | -15 °C à +40 °C |
| Positionnement d'installation | verticale et horizontale |
| Matériau du boîtier | Zinc coulé sous pression |
| Matériau du demi-tour | Zinc coulé sous pression |
