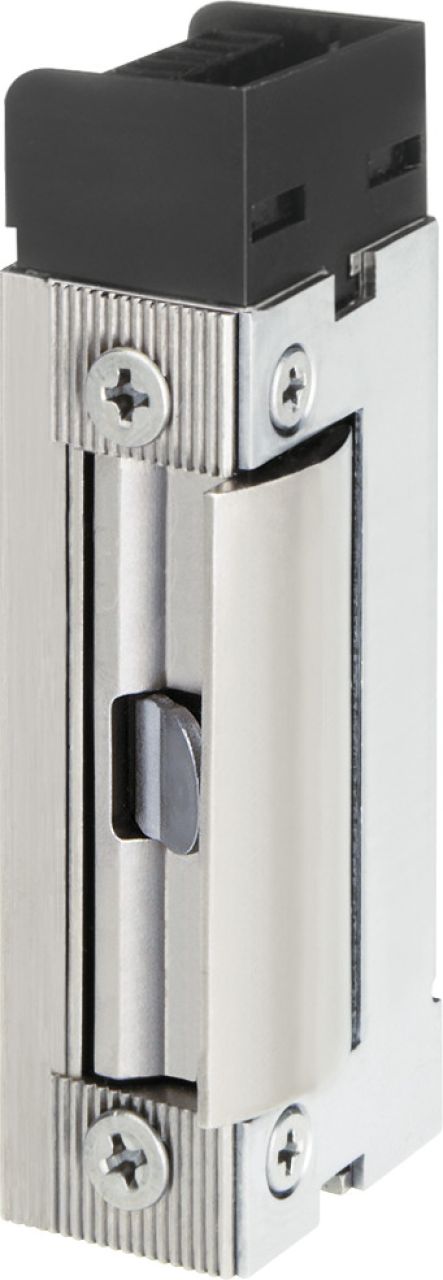

Gâche électrique 143RF
Têtière réglable (F, Fix®), Contact de signalisation intégré dans le demi-tour (RR), Emission de courant, Diode de suppresseur, Connexion réversible
Modèle avec contact de signalisation en tant que contact inverseur sans potentiel. Celui-ci est actionné par un coulisseau à partir du pêne. Possibilité d'ajuster la gâche dans la têtière, ce qui soulage le travail de façon idéale lors du montage.
Points clés
- Nouvelle technique de raccordement, réversible
- Plage de tension de 12-24 V (courants continus et alternatifs)
- Résistance au courant permanent sur toute la plage de tension
- Montage universel de tous les modèles (DR/DL/horizontal)
- Diode de surpresseur intégrée
- Compatible avec la série 142U
- Contacts de surveillance
- Avec réglage du mode de précontrainte 400 N / 800 N
Informations complémentaires
- Chaque variante peut être montée à droite, à gauche ou à l'horizontale. En cas de place disponible restreinte, le bloc de connexion peut être renversé en usine.
Informations techniques
| Têtière réglable (F, Fix®) | oui |
| Contact de signalisation intégré dans le demi-tour (RR) | oui |
| Emission de courant | oui |
| Diode de suppresseur | oui |
| Connexion réversible | oui |
| Certifié | EN 14846:2008 |
| Max. précontrainte demi-tour | 400 N / 800 N |
| Résistance à l'effraction | 10 000 N |

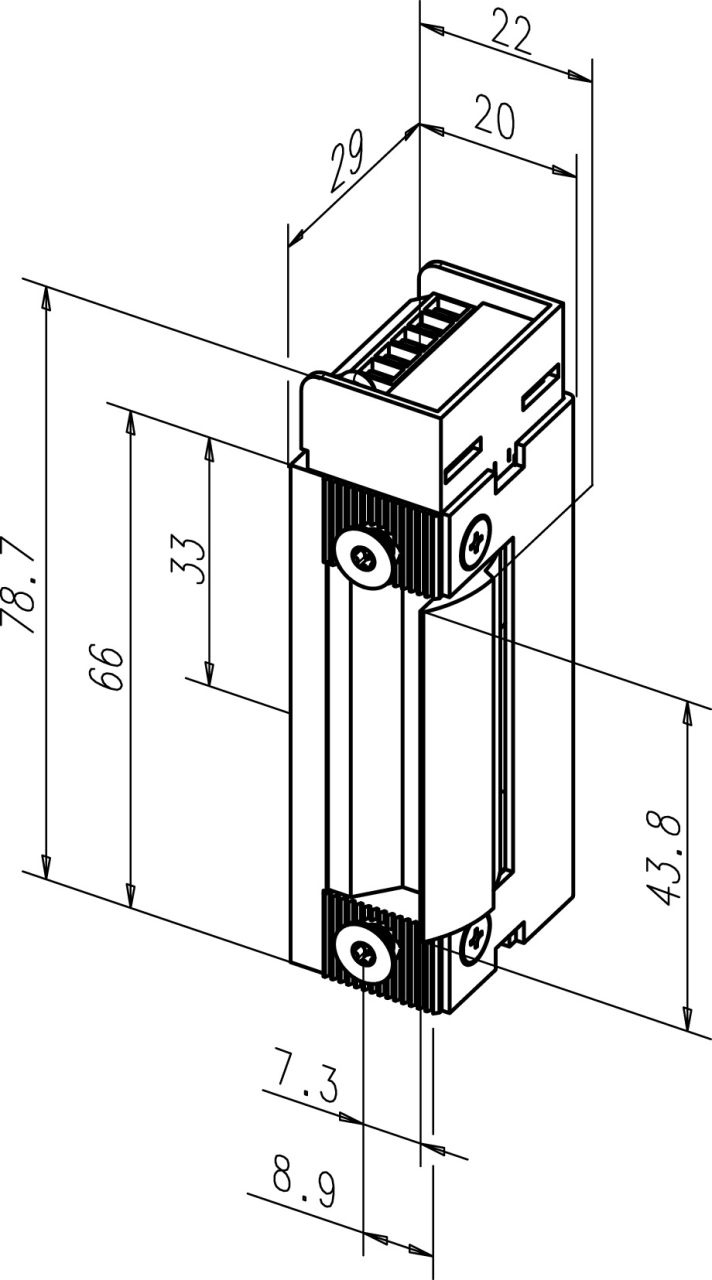

| Hauteur | 79 mm |
| Largeur | 22 mm |
| Profondeur | 28 mm |
| Profondeur prise demi-tour | 8 mm |
| Plage de température | -15 °C à +40 °C |
| Cycles de charge de la fonction permanente | 200000 |
| Cycles de charge contrôlés en usine | 500000 |
| Positionnement d'installation | verticale et horizontale |
| Appropriée pour les portes coupe-feu | oui |
| Classifications VdS | Classe B |
