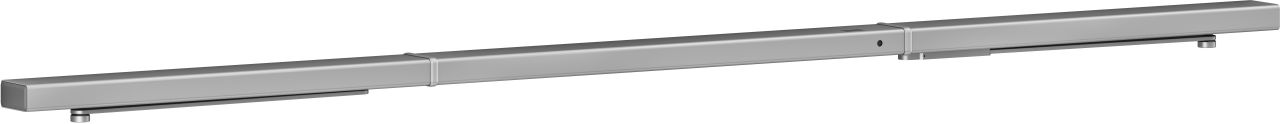

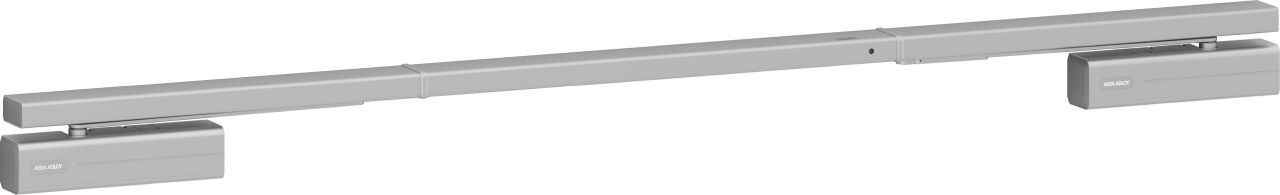

G-CO-CS Glissière pour ferme-porte DC700
Pour portes à 2 battants, avec régulateur de fermeture mécanique, dispositif d'arrêt électromécanique et détecteur de fumée, côté opposé aux charnières
- Commande mécanique asservie de fermeture dans le bras à glissière traversant
- Détecteur de fumée avec voyant d'encrassement et ajustement du seuil d'alarme
- Bloc d'alimentation 230 V intégré
- Tous les éléments entièrement intégrés au bras à glissière traversant
- Ouverture confortable de la porte grâce à la forte réduction du couple nécessaire à l’ouverture du ferme-porte
- Pour portes coupe-feu et pare-fumée dont l'écart entre les paumelles est compris entre 1430°mm et 2500°mm
- Possibilité de raccordement de composants commandés par radio
Points clés
- Commande asservie de fermeture selon le système Klemmkeil
- Montage standard sur le côté opposé aux fiches, porte DIN gauche et DIN droite
- Détecteur de fumée optique utilisant le principe de lumière diffusée
- Voyants d'état grâce aux LED : fonctionnement, alarme, perturbation
- Contact inverseur sans potentiel par ex. pour indicateur externe d'alarme
- Pilotage par BMA possible
- Possibilité de raccordement pour bouton de déclenchement manuel et détecteur de fumée au plafond
- Dispositif de retenue électro-mécanique
- Force de retenue réglable en continu
- Installation encastrée ou en applique du câblage possible, 230 V CA
- Pour les portes avec fonction anti-panique en conjonction avec le clapet de fermeture A102
- Vantaux symétriques ou asymétriques possible, largeur minimale de vantail semi-fixe = 400 mm
- Angle d’ouverture de porte jusqu’à env. 120°, angle d’ouverture maximal limité
- Bras à glissière réglable en hauteur de 2 mm
- Bras à glissière à hauteur réglable 14 mm
- Vitesse de fermeture, à-coup final et frein à l’ouverture réglables en continu, valves derrière le capot à clipser
- Force de fermeture réglable
- Valves thermodynamiques pour des performances stables
- Plage d'action du frein à l'ouverture et de l'à-coup final réglable
- Finitions standards : Argent, Blanc RAL9016
- Autres finitions RAL disponibles sur demande
Informations complémentaires
- Glissière G-CO-CS
- Pour les données relatives au ferme-porte, voir DC700
- Le ferme-porte doit être commandé séparément
Afficher les détails de montage
Informations techniques
| Consommation | 2 x ca. 75 mA |
| Alimentation électrique requise | Tension du scteur 230 V |
| Durée de mise en service | 100% |
| Appropriée pour les portes coupe-feu | oui |
| Classe de protection | IP 20 |
| Angle d’ouverture de porte maximum | Env. 120° |
| Agrément technique général en tant que système de blocage | Z-6.500-2364 |
| Certifié | EN 1155/1158 |
| Marquage CE pour les produits du bâtiment | oui |

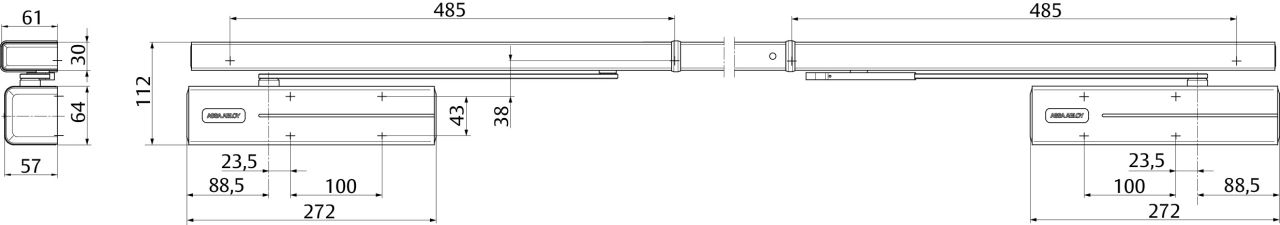

| Longueur | Selon la largeur totale de la porte |
| Hauteur | 30 mm |
| Profondeur | 61 mm |
| Poids | 5,0 kg |
