Points clés
- 20 pôles, enfichable
- Longue durée de vie, grâce à un câble spécial de haute qualité
- Séparation simple du vantail et du châssis en cas de réparation
- Raccordement direct à l’installation du bâtiment, sans nécessité d’installation d’une boîte de distribution intermédiaire.
- Connexion facile d’appareils de maintenance et de diagnostic
- Le contrôle fonctionnel de composants électroniques peut être effectué en usine, grâce à l’interface

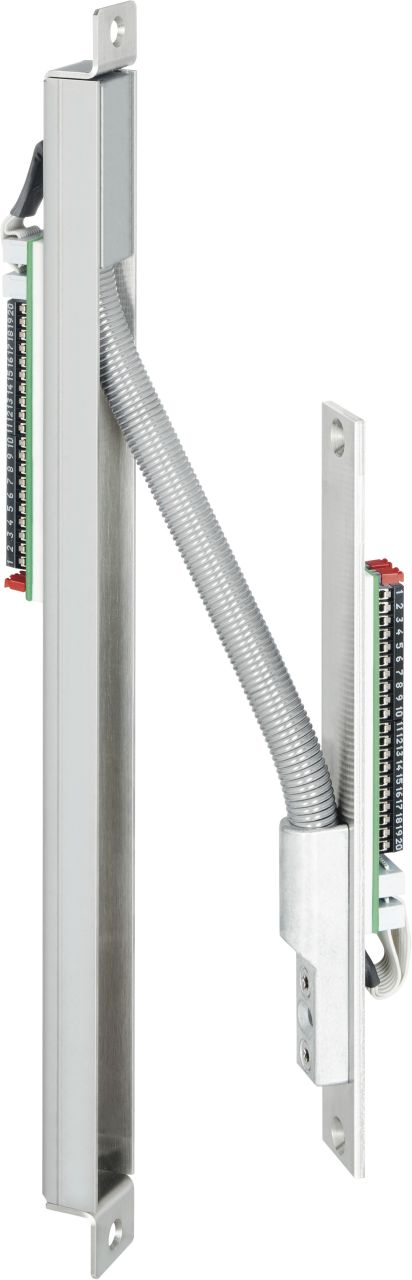

- Le flexible de haute qualité intégré dans ce passage de câbles (coffre de montage unilatéral avec têtière carrée) protège contre une rupture de câble tout en assurant une longue durée de vie à ce composant fortement sollicité par les mouvements. Ce passage de câbles dispose d’une connexion enfichable à 20 pôles avec des cavaliers enfichables pour une absorption max. de courant.
Domaine d'utilisation
- Pour profilés métalliques et en matière plastique ainsi que pour les profils en bois.

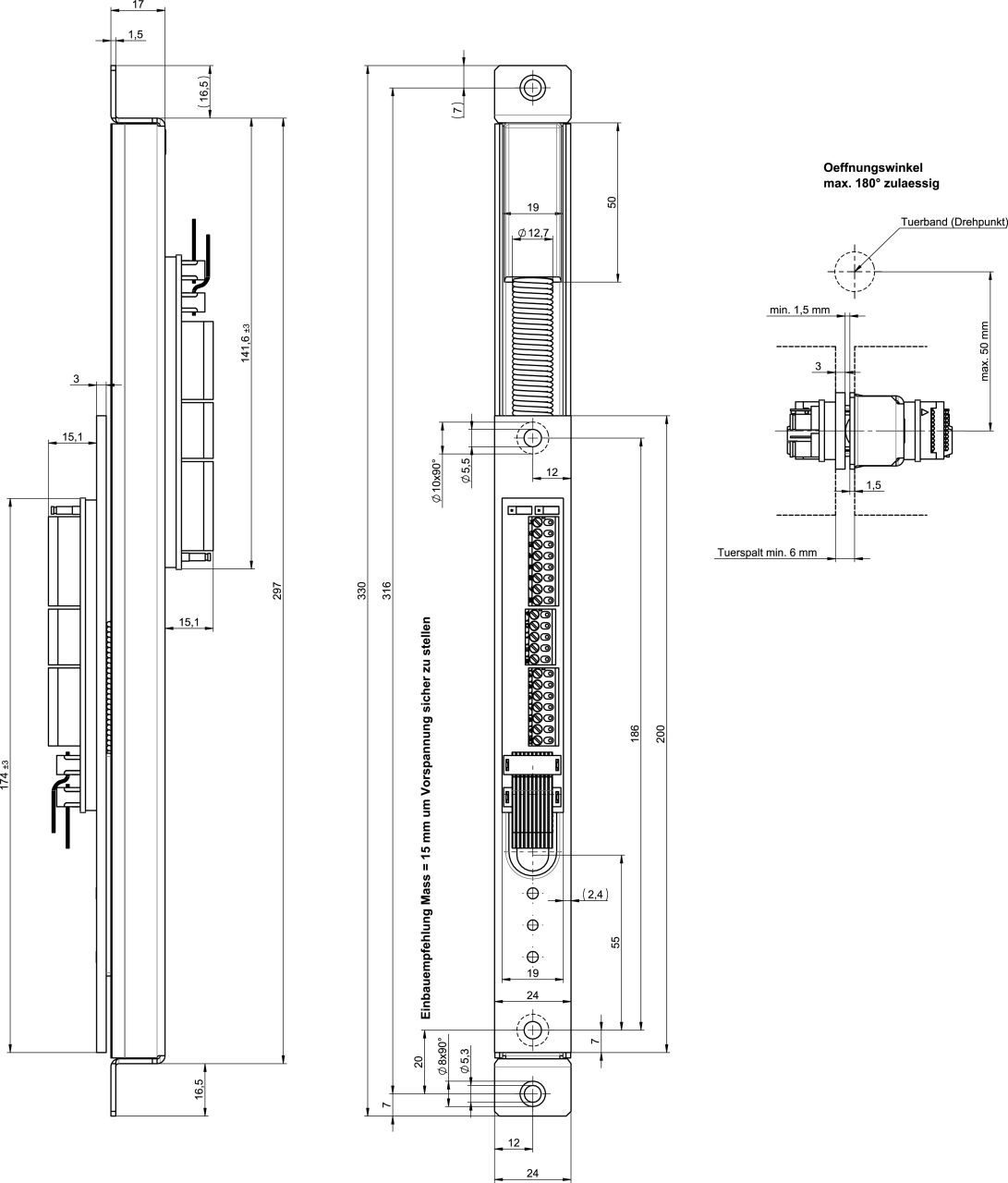

Informations techniques
| Tension de service plage de tolérances | 24V DC |
| Intensité absorbée max. | 1A durée de mise en circuit 100 %, 4A max. 1 sec. avec cavalier 1+2 enfiché, BROCHE 1+2 BROCHE 2+3 pontées, 2A durée de mise en circuit 100 %, 5A max. 1 sec. |
| Transfert des signaux | 20 pôles |
| Coffre de montage | 1 x cache court et têtière carrée |
| Tension de service plage de tolérances | 0,21 Ohm |
| Longueur | 330 mm / 200 mm |
| Rotation max. autorisée à l'horizontale | 100 mm |
| Modèle | Cache et contre-partie angulaire |
| Gravité | 35 mm |
| Matériau gaine spiralée | Acier inox |
| Matériau du boîtier | Acier inox |
| Largeur | 24 mm |
